BIM im Trockenbau – BVMW Fachgruppe BIM mit erstem Workshop in Schneeberg

Digitalisierung im Bauwesen durch BIM

Was ist eigentlich BIM? (Buildung Information Modeling)

Zu dieser Frage und den dazu notwendigen Informationen verständigen sich 25 Unternehmen der Baubranche inzwischen ein halbes Jahr lang. BIM ist nicht nur ein Thema, BIM muss praktisch umgesetzt werden. Dazu wurde eine BVMW Fachgruppe gegründet.

BIM beginnt bereits bei kleinen Bauvorhaben. Ein Beispiel musste her!

Die BVMW Fachgruppe BIM erarbeitete deshalb ein erstes PILOTPROJEKT mit „Trockenbau Wäntig GmbH“

Trockenbau Wäntig GmbH Schneeberg nutzte die Fachgruppe, um sich selbst zu qualifizieren und am eigenen Bauvorhaben BIM anzuwenden.



Erkenntnisse bisher:

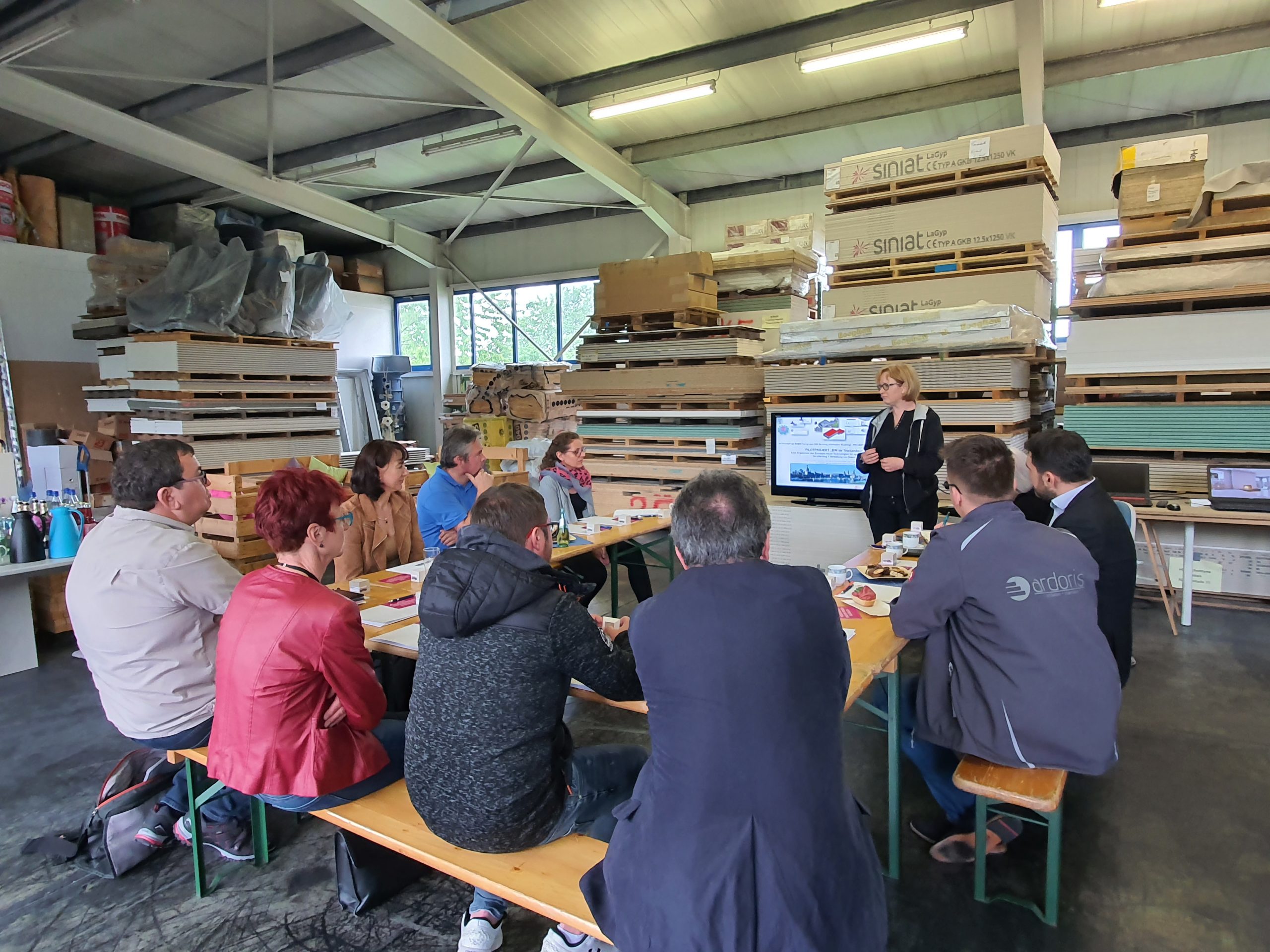

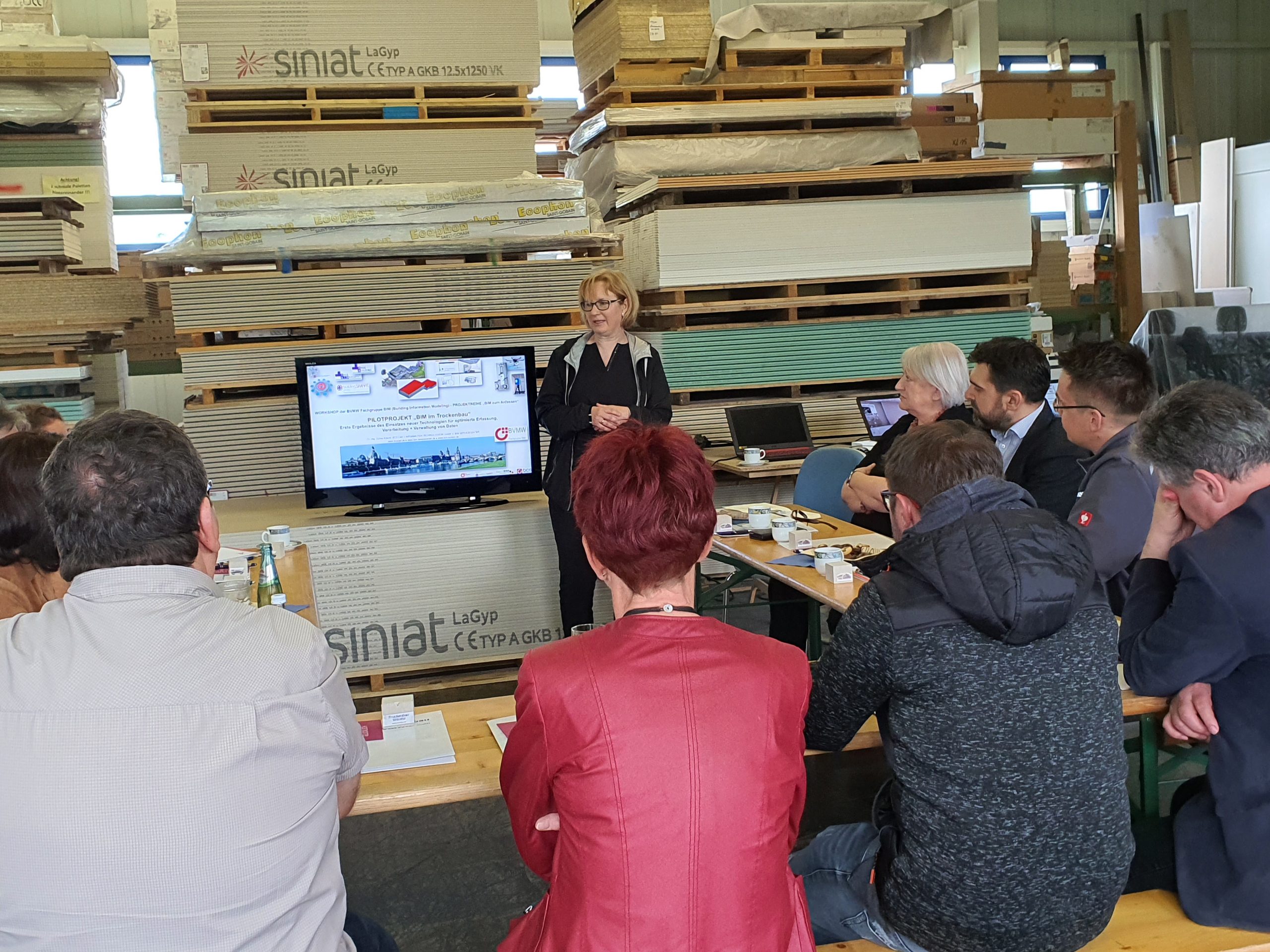

Die Mitglieder der BVMW Fachgruppe präsentierten die ersten Ergebnisse des PILOTPROJEKT „BIM im Trockenbau“ nach Abschluss der ersten Arbeitsetappe.

Diese BVMW-Fachgruppe hat sich zum Ziel gesetzt, insbesondere fertigende und ausführende Unternehmen in der Bauwirtschaft bei der Einführung und Umsetzung von BIM zu unterstützen.

Dazu wurde die PILOTPROJEKTREIHE „BIM zum Anfassen“ entwickelt, in der für verschiedene Branchen beispielhaft Bauvorhaben BIM-konform realisiert, dokumentiert und deren Ergebnisse den BVMW-Mitgliedsunternehmen zur Verfügung gestellt werden.

BIM umfasst – stark vereinfacht gesagt – den gesamten Bereich vom ersten Entwurf eines Gebäudes, einer Anlage… über die Planung, die bauliche Realisierung…. bis hin zur Nutzung und dann ggfs. auch bis zur Stilllegung oder zum Rückbau. Oft ist auch das Thema bei der Umnutzung vorhandener Gebäude, dem Umbau oder der Erweiterung vorhandener Bereiche an der Tagesordnung. Typisch gerade für ältere Objekte ist, dass keine, veraltete oder unvollständige Dokumentationen vorliegen und dass existierende Informationen nicht als Basis für aktuell anstehende Planungen zur Neunutzung taugen. Es müssen also aktuelle Bestandsdaten her!

Eine sehr leistungsstarke Methode ist die Erfassung von Objekten per 3D Laserscanner. Im Gegensatz zur klassischen Vermessung liefert der 3D Laserscanner ein fotorealistisches, dreidimensionales Abbild eines Raumes, eines Gebäudes… – es wird eine 3D Punktwolke erzeugt, gewissermaßen ein „Punktenebel“, in dem man sich bewegen, sich umsehen und in dem man auch bereits messen kann. Mit einem Thermografieaufsatz können beim Scannen Räume und Objekte nicht nur im 3D Format geometrisch, sondern auch thermisch vermessen werden.

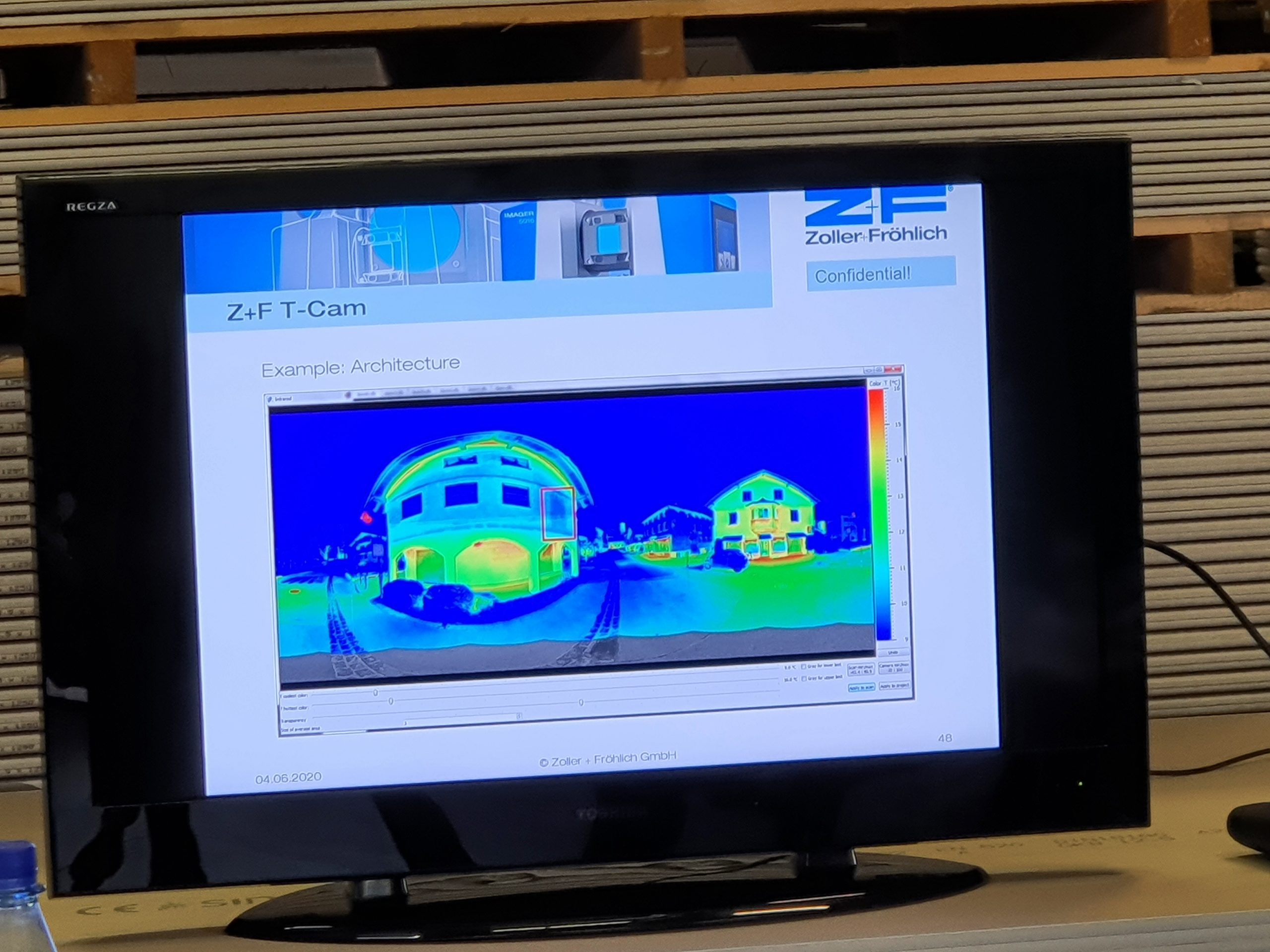

Diese Punktwolke ist ein sehr detailgetreues Abbild des IST-Zustandes. Im nächsten Schritt wird die Punktwolke als Grundlage für die Modellierung oder Konstruktion von Gebäuden oder Anlagen dienen und das neue 3D-Modell damit fehlende Bestandsunterlagen ersetzen oder korrigieren. Die Thermografie liefert darüber hinaus sehr anschauliche Informationen, wo bauliche Mängel vorhanden sind.

Diese Form der Bestandserfassung kann dazu beitragen, dass ein BIM-konformes intelligentes 3D-Modell entsteht, welches schrittweise mit weiteren Sachinformationen angereichert werden kann. Die einfache Visualisierung von Entwürfen, die Erstellung von Unterlagen für die Fertigung, Stücklisten, Angebotskalkulation, Bewirtschaftung und Analyse des Zustandes von Gebäuden sind nur einige Beispiele für die Verwendung von Daten aus einem BIM-Modell. BIM kann also sehr komplex sein, aber auch einfach beginnen!

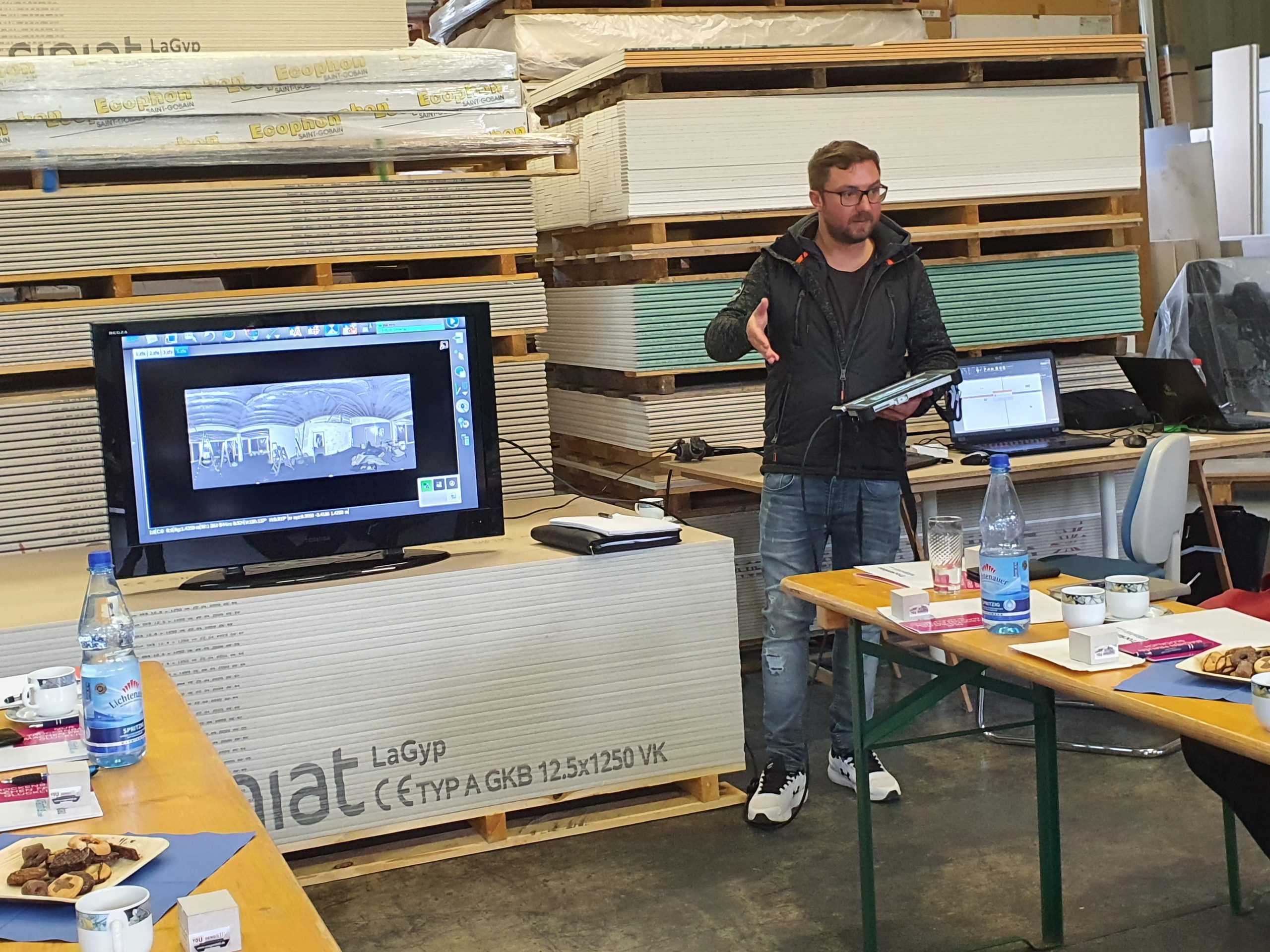

In einem ersten Workshop wurde gezeigt, welche Informationen bereits in einer 3D Punktwolke stecken, wie daraus eine 3D-Gebäudedokumentation entsteht, wie Daten an ein trockenbauspezifisches Visualisierungs- und Planungssystem übergeben und wie alle Abbildarten des Gebäudes (3D-Punktwolke, BIM-Modell, IFC,…) softwareunabhängig in einem BIM-Projektraum mit einer BIM-Datenbank verknüpft, verwaltet, um weiteren Sachdaten ergänzt und ausgewertet werden können.

Konkrete Weiterbildungs- oder Dienstleistungsangebote für die Mitglieder der Fachgruppe werden folgen. Dazu zählen:

  • Beratung zur Digitalisierung und Optimierung von Geschäftsprozessen
  • Einführung in die BIM-Methode und Realisierung von BIM-Lösungen (Software + Hardware)
  • Fördermittelberatung
  • 3D-Bestandsdatenerfassung
  • 3D-Modellierung
  • Erstellung von BIM-konformen Bauteilkatalogen
  • Training im Umgang mit BIM-Software
  • Consulting, projektbegleitende Workshops, Unterstützung in laufenden Projekten
  • Zusammenarbeit mit Partnern in BIM-Projekten
  • Einführung in die Themen „Auftraggeber-Informations-Anforderungen“ (AIA), „BIM-Ablaufplan“ (BAP) und „BIM-Projektraum“ zur optimalen Realisierung praktischer BIM-Projekte

Das nächste Treffen der Fachgruppe ist bereits in Vorbereitung. In weiteren Schritten wird dann die BIM-Methodik an anderen Beispielen verdeutlicht und der konkrete Nutzen für alle Beteiligten dargestellt. Dazu wird auch das ständig fortgeschriebene Pilotprojekt „BIM im Trockenbau“ beispielhaft dienen.

Die sehr positive Resonanz aller Mitglieder der Fachgruppe auf die Präsentation der ersten Ergebnisse und die sehr angeregte und ausgiebige Diskussion zeigten, dass der eingeschlagene Weg „Mit BIM vom Ich zum Wir“ der Richtige ist.

(Klicken für vergrößerte Ansicht der Bilder)

BIM im Trockenbau – BVMW Fachgruppe startet Pilotprojekt

Am 6.5.2020  startete die BVMW Fachgruppe BIM das Pilotprojekt BIM im Trockenbau. Unter dem Dach des BVMW Erzgebirge fanden sich die Projektpartner BCS CAD + IT GmbH, Vesatec GbR und Zoller + Fröhlich GmbH bei der Trockenbau Wäntig GmbH in Schneeberg zu einer ersten Bestandsaufnahme. BIM im Trockenbau wird praktisch greifbar!

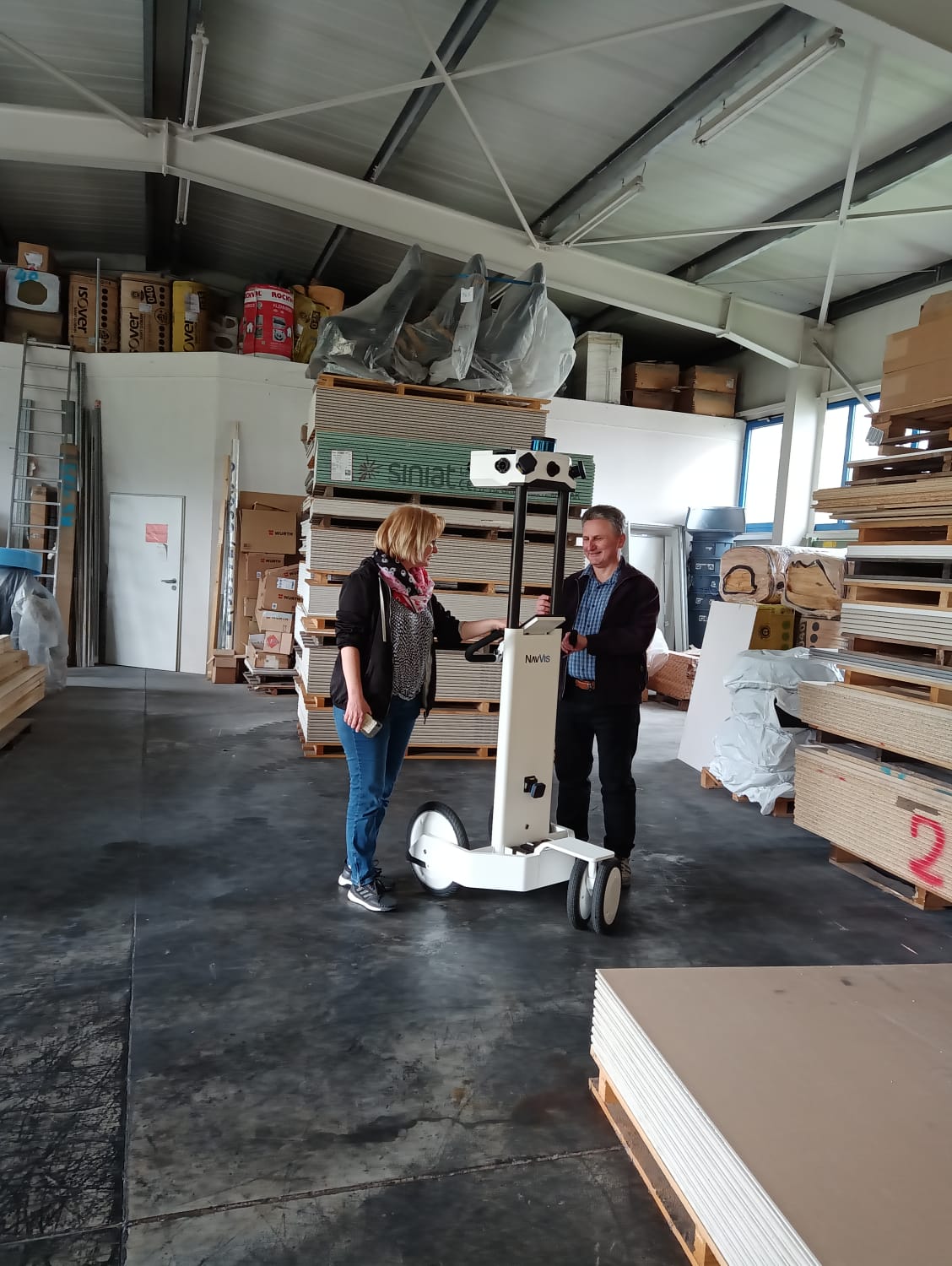

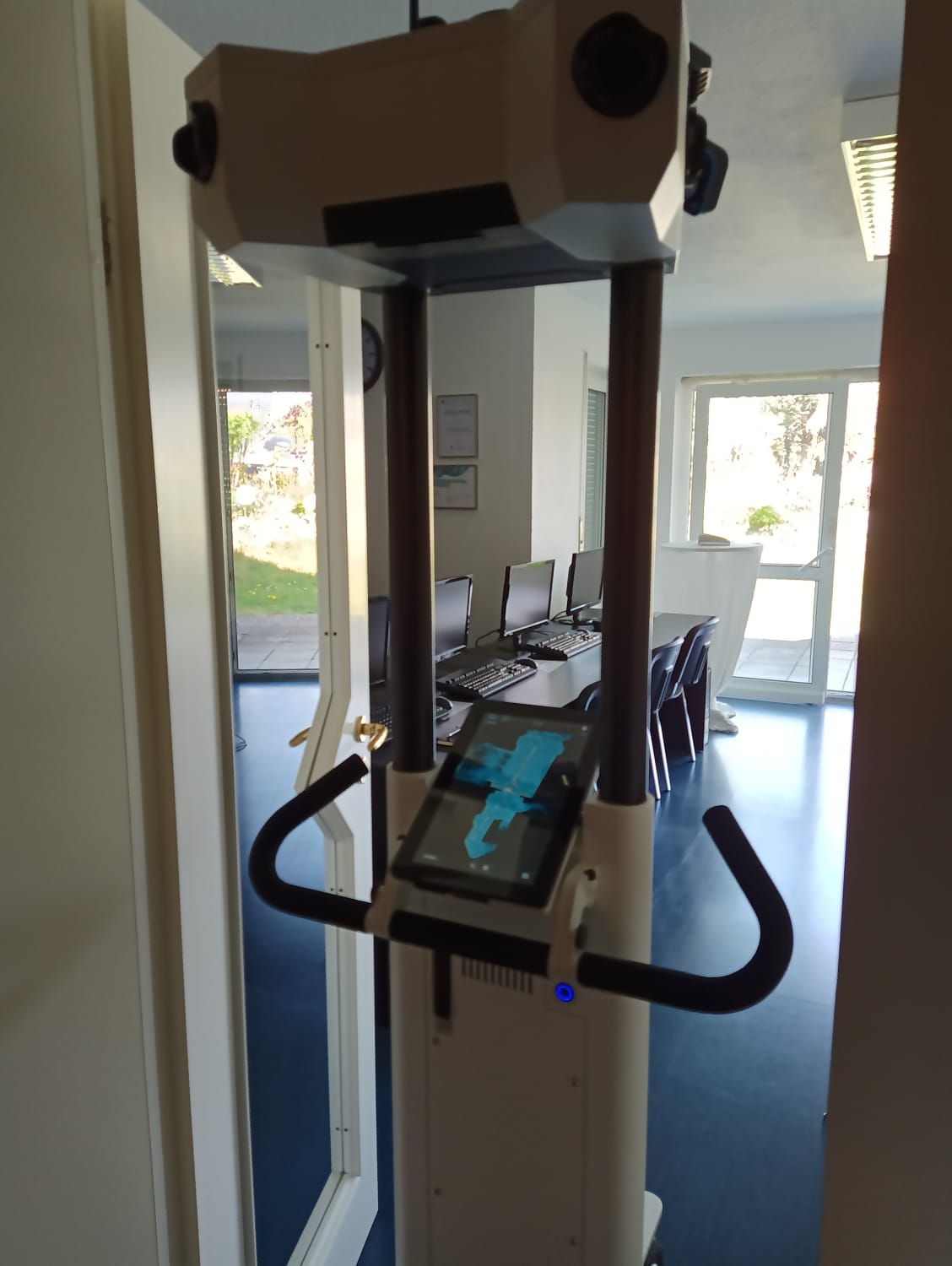

Dabei wurden Gebäude und Produktionsbereiche mit hochauflösender 3D-Scantechnologie von Zoller+Fröhlich und NavVis erfasst. Die gewonnenen Daten sollen zur Visualisierung eines ersten IST-Zustandes mit Möglichkeiten zur Beurteilung von Dimensionen und Geometrien dienen. Daraus lassen sich dann 3D-CAD-Modelle ableiten und auch vorgefundene Bauteile CAD- und BIM-konform modellieren.

Das Pilotprojekt soll zeigen, dass BIM auch „Im Kleinen“ beginnen kann, dass BIM kreative Projektteams erfordert und dass BIM vor allem auch einen Herausforderung und Chance für den Mittelstand bedeutet.

Die Präsentation erster Ergebnisse findet am 4. Juni 2020 bei der Trockenbau Wäntig GmbH statt. Der Kreis der Teilnehmer wird unter Regie des BVMW Erzgebirge koordiniert (Christina Pfeiffer, +49 172 9336680, christina.pfeiffer@bvmw.de).

Die Projektbeteiligten:



Hier ist ein kurzer Film zum Projektstart und zu den ersten Ergebnissen, generiert aus den per Laserscanner erzeugten 3D-Punktwolken.

Der neue NavVis IndoorViewer 2.6 ist erschienen und wird in bcs::®system 3.1 eingebunden

Version 2.6 von NavVis IndoorViewer ist da!

Die BCS CAD Information Technologies GmbH und VESATEC kooperieren in der Erfassung und in der Weiterverarbeitung von Scandaten und nutzen dabei die Synergien, die sich auch in der gemeinsamen Zusammenarbeit als Partner der Fa. NavVis ergeben.

Mit der neuen Version des NavVis IndoorViewers stehen u.a. brandneue, hochpräzise Messwerkzeuge, neue Funktionsunterstützungen für e57-Dateien, einschließlich der automatischen Generierung von Routing und Grundrissen und neue Formate zum Speichern heruntergeladener Punktwolken zur Verfügung.

Highlights:

  • Funktion zur Vergrößerung der Punktwolke
  • Messungen nebeneinander in 2D und 3D durchführen und zwischen den beiden Ansichten wechseln
  • Neue Optionen für Entfernungs- und Flächenmessungen
  • Benennen und Speichern von Messungen in Benutzerkonten

Die Version 3.1. von bcs::®system wird diese Möglichkeiten aufgreifen.

> Hier werden die neuen Möglichkeiten des NavVis IndoorViewers 2.6 erläutert

https://www.navvis.com/

https://www.navvis.com/ecosystem/partners

https://www.navvis.com/ecosystem/services

http://www.vesatec.de/

Kooperationen mit Fa. NavVis und NavVis Mapping Partner VESATEC gestartet

Neue Partnerschaft als NavVis Solution Partner und Kooperationen mit VESATEC beschlossen

In den letzten Wochen wurden intensive Gespräche mit der Fa. NavVis GmbH geführt und im Ergebnis eine Partnerschaft der BCS Information Technologies GmbH als NavVis Solution Partner beschlossen. Damit steht der NavVis GmbH ein weiterer Partner zur Verfügung, der auch schwerpunktmäßig in den Neuen Bundesländer tätig werden wird.

Die Solution Partner von NavVis bieten 3D-Gebäudeanwendungen an, die auf NavVis IndoorViewer aufbauen.

Die Fa. VESATEC aus Speyer (Niederlassung auch in Dresden) ist NavVis Mapping Partner. NavVis Mapping Partner sind Unternehmen, die über einen NavVis Scanner (z.B. M6) verfügen, um Indoor-Kartierungsprojekte in großem Maßstab durchzuführen, mit dem Ziel, ihren Kunden Punktwolkendateien von hoher Qualität zu liefern.

Aktuell beschäftigt sich VESATEC schwerpunktmäßig mit den Themen 3D-Laser-Scan, der Indoorkartierung und Indoornavigation.

Die BCS CAD Information Technologies GmbH und VESATEC kooperieren in der Erfassung und in der Weiterverarbeitung von Scandaten und nutzen dabei die Synergien, die sich auch in der gemeinsamen Zusammenarbeit als Partner der Fa. NavVis ergeben.

https://www.navvis.com/

https://www.navvis.com/ecosystem/partners

https://www.navvis.com/ecosystem/services

http://www.vesatec.de/

NavVis IndoorViewer

Indoor-Wegeplanung und Point Of Interest Funktion.
