Seit dem Jahr 2016 arbeiten die BCS CAD+IT GmbH und die bgis Kreative Ingenieure GmbH in gemeinsamen Projekten, bei denen u.a. aus 3D-Punktwolken komplexe 3D-Modelle entstehen. Anfänglich lag der Schwerpunkt der Zusammenarbeit im Bereich der Architektur (Ansichten, Schnitte, Gebäudeabbilder…). Inzwischen überwiegt die Verarbeitung von Laserscans zu 3D-Modellen für Gebäudetechnik und Anlagenbau.
Ein aktuelles Beispiel ist das Projekt „Einkaufszentrum Werderpark“ in Werder/Potsdam (realisiert 2023/24).
Zweck der Erfassung:
Modellbasierte Sanierungsplanung
Hierbei erfolgte die Bestandsaufnahme durch die bgis Kreative Ingenieure GmbH mit nachfolgenden Methoden/Technologien:
- 3D Laserscanning Leica RTC 360
- Mobile Mapping NavVis VLX
- Tachymetrie
- GPS-Messung
Daraus erfolgte im Zusammenwirken von bgis und BCS CAD die Erstellung von:
- Ansichten
- Grundrissen
- Schnitten
- 3D-Architektur-Modell REVIT
- 3D-Sprinkleranlage-Modell REVIT (durch BCS CAD erstellt)
- 3D-Lüftungsanlage-Modell REVIT (durch BCS CAD erstellt)
Besonderheit:
90 % der Sprinklerleitungen hatten eine Nennweite von < DN50, was eine sehr gute Qualität der von bgis erzeugten Punktwolken erforderte. Hier zeigte sich die Professionalität von bgis bei der Erfassung von Gebäuden und Objekten, speziell auch unter schwierigen Bedingungen im Bereich der Gebäudetechnik.
> zur Referenz „EKZ Werderpark“ bei der bgis Kreative Ingenieure GmbH
Bildquellen: bgis Kreative Ingenieure GmbH und BCS CAD+IT GmbH
Punktwolke Werderpark gesamt
Werderpark Modell Draufsicht

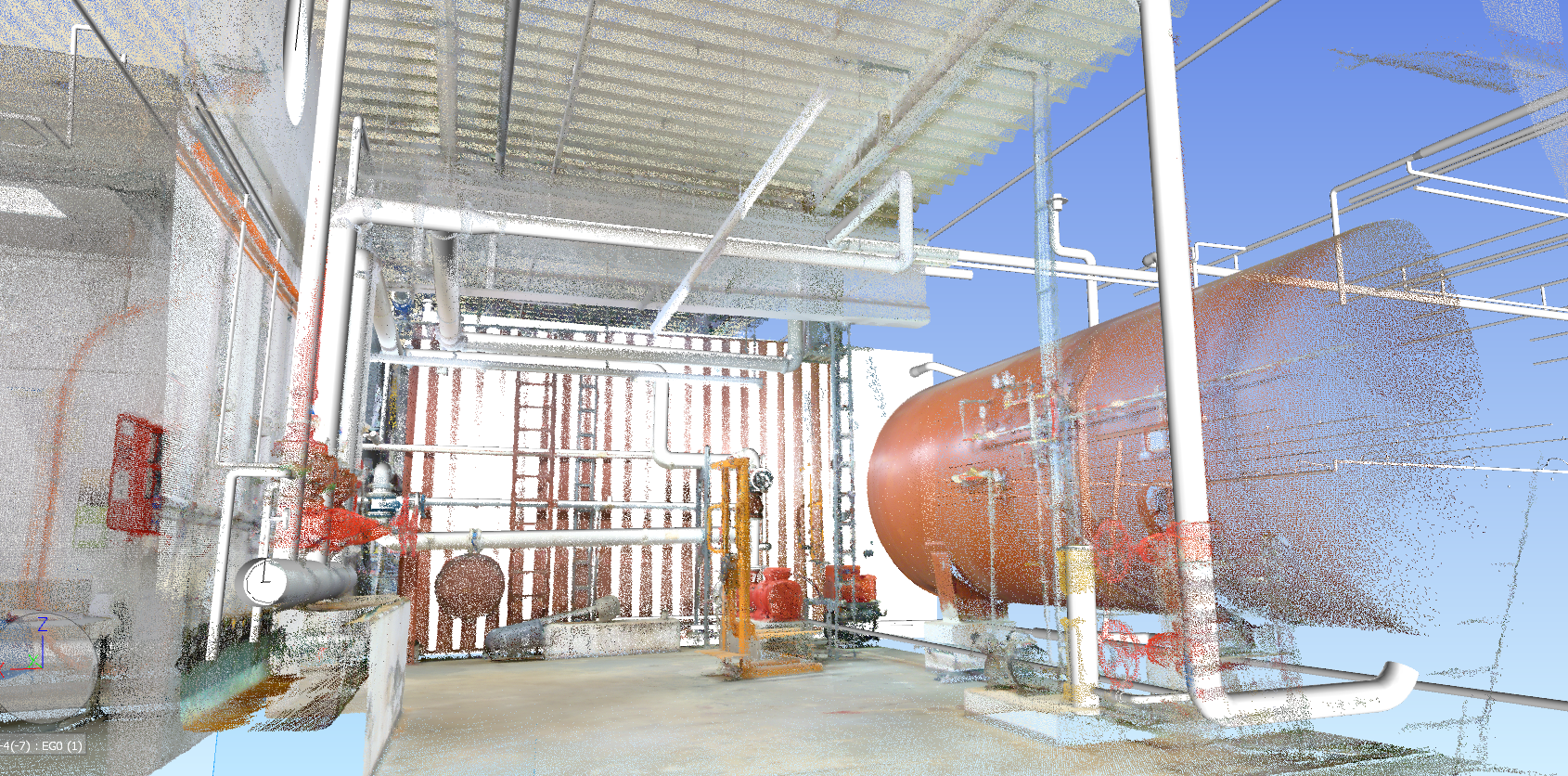

Punktwolke Sprinkler Löschwasserzentrale
